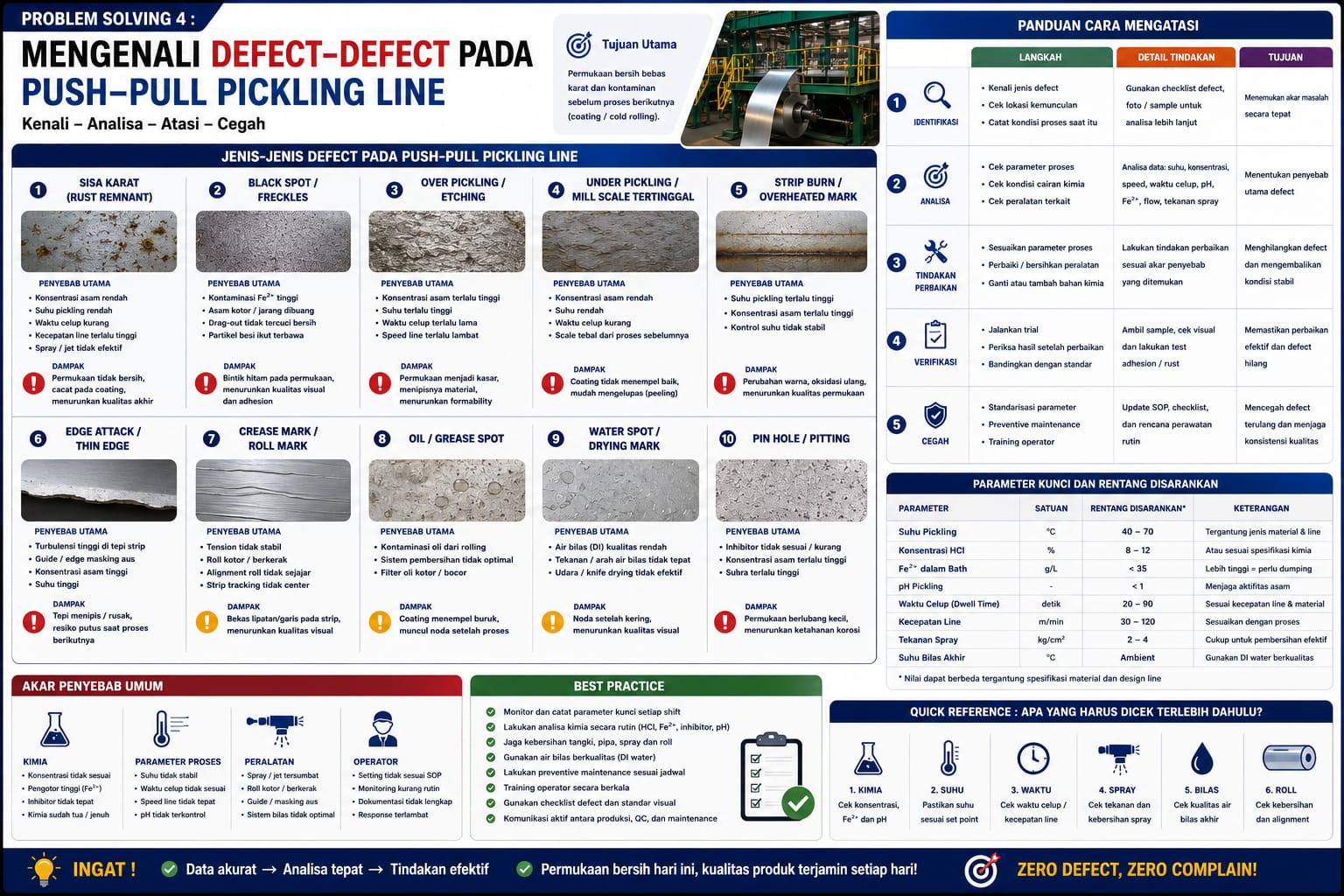

Problem Solving 4: Mengenali Defect-Defect pada Push-Pull Pickling Line dan Panduan Cara Mengatasinya

Menyelam lebih dalam ke satu stasiun spesifik yang sering jadi titik awal masalah kualitas baja canai: push-pull pickling line, tempat kerak oksida sisa hot rolling dibersihkan sebelum strip layak masuk ke tahap reduksi dingin.

Kalau artikel sebelumnya membahas cold rolling mill secara keseluruhan, kali ini kita persempit fokus ke satu stasiun yang justru sering jadi akar dari masalah yang baru kelihatan gejalanya beberapa tahap kemudian: push-pull pickling line. Namanya mungkin terdengar teknis, tapi perannya sederhana dan krusial, membersihkan lapisan kerak oksida hasil hot rolling lewat rendaman asam, supaya strip benar-benar bersih sebelum masuk ke rol reduksi cold rolling mill. Masalahnya, justru karena sifat operasinya yang unik, jenis line ini punya karakter cacat tersendiri yang cukup berbeda dari pickling line jenis lain.

APA BEDANYA PUSH-PULL DENGAN JENIS PICKLING LINE LAIN

Ada tiga jenis utama pickling line di industri baja: push-pull, semi-continuous, dan continuous. Bedanya ada di cara strip diproses. Continuous pickling line menyambung ujung satu coil ke coil berikutnya lewat proses pengelasan, sehingga strip mengalir tanpa henti sepanjang line, biasanya butuh area penyimpanan tambahan berupa accumulator atau loop pit besar untuk menampung strip selama proses penyambungan berlangsung. Push-pull pickling line justru sebaliknya, setiap coil diproses satu per satu secara terpisah tanpa disambung ke coil lain, ditarik dan didorong maju mundur melewati tangki asam, makanya dinamakan "push-pull".

Karena tidak butuh mesin las dan area accumulator besar, push-pull pickling line jadi solusi yang jauh lebih ekonomis untuk kapasitas produksi sampai sekitar satu juta ton per tahun, cocok untuk pabrik skala menengah yang tidak butuh throughput sebesar pabrik baja raksasa. Line jenis ini biasa menangani ketebalan hot rolled strip antara 1,6 sampai 12 milimeter dengan lebar sampai 2.000 milimeter, dan kecepatan operasinya berkisar 150 sampai 660 kaki per menit, jauh lebih lambat dibanding continuous pickling line yang bisa berjalan jauh lebih cepat karena tidak perlu berhenti setiap pergantian coil.

Alur prosesnya dimulai dari uncoiler yang membuka gulungan coil, lalu masuk ke processor atau flattener, unit yang melenturkan strip berulang-ulang melewati serangkaian rol kecil untuk memecah lapisan kerak oksida jadi retakan-retakan halus, sekaligus meratakan bentuk strip. Setelah dipotong rapi ujungnya lewat shear, strip masuk ke rangkaian tangki asam, biasanya hidroklorida dengan komposisi umum sekitar sebelas gram per seratus mililiter HCl dan tiga belas persen besi klorida, dijaga suhunya di kisaran tujuh puluh tujuh derajat Celsius, mengalir berlawanan arah dengan pergerakan strip lewat sistem weir bertingkat supaya strip di ujung keluar bertemu asam yang paling bersih. Tangkinya sendiri biasanya berlapis material granit karena harus tahan korosi asam klorida sekaligus tahan gesekan strip yang terus-menerus lewat selama proses threading. Setelah keluar dari tangki asam, strip dibilas di rinse tank, dikeringkan, diinspeksi, lalu diberi lapisan oli anti karat di oiling machine sebelum digulung ulang jadi coil siap kirim ke cold rolling mill.

UNDER-PICKLING: KETIKA KERAKNYA MASIH TERSISA

Ini defect paling umum ditemui di pickling line manapun, tapi punya karakter khusus di push-pull karena sifat operasinya yang memproses tiap coil secara terpisah. Under-pickling ditandai permukaan yang masih tampak abu-abu kehitaman dengan pola menyerupai sisik ikan atau riak air horizontal, tanda kerak oksidanya belum terangkat sempurna. Penyebabnya bisa macam-macam: konsentrasi asam yang kurang pekat, suhu bak yang terlalu rendah, kecepatan strip yang terlalu cepat sehingga waktu kontak dengan asam terlalu singkat, sampai ketebalan kerak oksida dari proses hot rolling yang memang tidak merata sejak awal.

Yang menarik, menurut sejumlah rujukan teknis, under-pickling paling sering justru muncul di bagian kepala, ekor, dan tepi strip, bukan di bagian tengah. Ini berkaitan langsung dengan karakter push-pull yang memproses tiap coil secara individual, di mana bagian ujung coil memang cenderung mendapat perlakuan kurang konsisten dibanding bagian tengah yang sudah berjalan stabil di kecepatan dan posisi normal. Penanganannya perlu kombinasi kalibrasi ulang konsentrasi dan suhu asam secara berkala, serta memastikan processor atau breaker roll di bagian awal line benar-benar efektif memecah kerak sebelum strip masuk tangki asam.

OVER-PICKLING: KETIKA ASAMNYA "MAKAN" TERLALU BANYAK

Kebalikan dari under-pickling, over-pickling terjadi ketika bagian strip tertentu terendam asam terlalu lama, biasanya akibat keterlambatan atau penghentian sesaat di sepanjang line. Tanpa penambahan inhibitor korosi ke dalam larutan asam, kondisi ini berisiko menyebabkan hydrogen embrittlement, semacam kerapuhan akibat atom hidrogen yang terserap ke dalam struktur baja selama reaksi asam berlangsung terlalu lama, selain juga mengurangi ketebalan strip secara tidak diinginkan akibat baja yang ikut larut berlebihan. Pencegahannya melibatkan penambahan inhibitor korosi ke larutan asam secara konsisten, dan kalau memungkinkan, meningkatkan kecepatan line supaya waktu kontak strip dengan asam tidak melebihi batas yang diperlukan.

STOP MARK: JEJAK YANG TERTINGGAL SAAT LINE BERHENTI MENDADAK

Ini salah satu defect yang paling khas dari sifat operasi push-pull yang memang secara alami sering berhenti dan mulai lagi setiap pergantian coil, berbeda dari continuous line yang jarang berhenti total. Stop mark, atau kadang disebut stoppage mark, muncul sebagai jejak over-etch lokal persis di titik strip yang kebetulan sedang berada di dalam tangki asam saat line berhenti, karena area itu otomatis terendam lebih lama dibanding area strip lainnya yang terus bergerak normal. Pencegahannya butuh prosedur operasional yang disiplin, entah lewat sistem penarikan cepat strip keluar dari tangki asam begitu line terpaksa berhenti, atau lewat penambahan konsentrasi inhibitor asam yang cukup untuk memperlambat laju reaksi selama jeda berlangsung.

OXYGEN SPOT: CACAT YANG "BERSEMBUNYI" SEJAK TAHAP HOT ROLLING

Ini defect yang menarik karena sumber masalahnya sebenarnya bukan di pickling line sama sekali, melainkan warisan dari tahap hot rolling sebelumnya. Kerak oksida yang belum sempurna terangkat saat proses descaling di hot strip mill bisa ikut tertekan masuk ke dalam permukaan baja selama proses rolling berlangsung, tersembunyi dan tidak terlihat selama strip masih dalam kondisi hot rolled. Begitu strip melewati pickling line dan area di sekitarnya terkikis bersih oleh asam, sisa kerak yang tertanam itu justru jadi menonjol kontras dibanding area sekitarnya yang sudah bersih, menciptakan pola yang di industri sering disebut cacat "lukisan pemandangan" karena bentuknya yang tidak beraturan menyerupai goresan kuas. Karena akar masalahnya ada di tahap sebelumnya, solusinya juga harus mundur ke sana: menurunkan suhu keluar furnace pemanasan, menambah jumlah proses descaling di tahap rolling kasar, dan mengoptimalkan pendinginan air di tahap finishing rolling.

ROLL MARK DARI PROCESSOR DAN MASALAH PENANGANAN LAINNYA

Processor atau flattener yang bertugas melenturkan strip untuk memecah kerak juga bisa jadi sumber cacat kalau tekanan hold-down roll-nya tidak disetel dengan tepat, meninggalkan pola tekanan berulang di permukaan strip. Selain itu, goresan pada strip juga cukup umum terjadi, biasanya berasal dari kondisi lining di dalam tangki atau area loop yang sudah aus, atau dari tegangan loop yang kurang pas sehingga strip bergesekan berlebihan dengan komponen line. Sementara itu, pitting, lubang-lubang kecil di permukaan, biasanya jadi indikasi lanjutan dari over-pickling yang sudah cukup parah, sementara handling damage lebih ke soal kehati-hatian fisik saat memindahkan coil antar stasiun kerja di sepanjang line.

PENDEKATAN PROBLEM SOLVING DI PICKLING LINE

Sama seperti prinsip umum yang sudah dibahas di artikel-artikel sebelumnya, kunci menyelesaikan masalah di pickling line adalah membedakan dulu apakah pola defect yang muncul cenderung acak di sepanjang strip atau justru konsisten muncul di titik tertentu seperti kepala, ekor, atau tepi. Pola yang konsisten di ujung strip hampir selalu menunjuk ke karakter operasional push-pull itu sendiri, sementara pola acak sepanjang strip lebih mengarah ke masalah konsistensi parameter proses seperti konsentrasi asam atau suhu yang belum stabil.

TIPS PRAKTIS UNTUK OPERATOR DAN QUALITY CONTROL PICKLING LINE

Lakukan pengecekan konsentrasi asam dan suhu tangki secara berkala dengan interval tetap, jangan menunggu sampai muncul komplain under-pickling dari proses berikutnya, karena penyimpangan kecil pada komposisi asam biasanya sudah bisa terdeteksi lebih dulu lewat data proses.

Beri perhatian ekstra pada inspeksi bagian kepala dan ekor setiap coil, karena berdasarkan karakter operasional push-pull, area inilah yang paling rentan mengalami under-pickling dibanding bagian tengah strip yang sudah berjalan stabil.

Pastikan prosedur darurat saat line berhenti mendadak benar-benar dipahami seluruh operator, termasuk langkah cepat menarik strip keluar dari tangki asam untuk mencegah stop mark terbentuk di titik pemberhentian.

Kalau menemukan defect yang polanya menyerupai goresan tidak beraturan dan baru terlihat setelah pickling, jangan buru-buru menyalahkan pickling line itu sendiri, telusuri juga catatan proses hot rolling sebelumnya karena bisa jadi akar masalahnya justru dari sana.

TANYA JAWAB SEPUTAR DEFECT PUSH-PULL PICKLING LINE

Kenapa push-pull pickling line lebih rentan mengalami stop mark dibanding continuous pickling line? Karena sifat operasinya yang memang secara rutin berhenti setiap pergantian coil, sementara continuous pickling line yang menyambung strip lewat pengelasan bisa berjalan nyaris tanpa henti dalam waktu lama, sehingga risiko strip terendam diam di satu titik jauh lebih kecil.

Apakah under-pickling di bagian kepala dan ekor coil selalu berarti masalah operasional? Tidak selalu murni kesalahan operasional, karena ini juga berkaitan dengan karakter dasar proses push-pull yang memproses tiap coil secara individual, meski kalibrasi proses yang baik tetap bisa meminimalkan tingkat keparahannya.

Apa beda oxygen spot dengan under-pickling biasa? Under-pickling adalah kegagalan proses pickling itu sendiri mengangkat kerak, sementara oxygen spot sebenarnya adalah kerak yang sudah tertanam masuk ke dalam permukaan baja sejak tahap hot rolling, baru terlihat setelah area sekitarnya terkikis bersih oleh proses pickling.

Apakah over-pickling bisa diperbaiki setelah terjadi? Tidak bisa dikembalikan seperti semula karena material baja yang sudah larut berlebihan tidak bisa ditambahkan kembali, sehingga bagian yang mengalami over-pickling parah biasanya harus diklasifikasikan sebagai produk di luar spesifikasi atau reject tergantung tingkat keparahannya.

Kalau dirangkum, push-pull pickling line mengajarkan pelajaran yang mirip dengan stasiun-stasiun lain di lini produksi baja: cacat yang terlihat di satu titik seringkali sebenarnya cerita tentang apa yang terjadi di titik lain, entah itu warisan dari proses sebelumnya seperti oxygen spot, atau konsekuensi langsung dari karakter operasional line itu sendiri seperti stop mark yang memang jadi risiko bawaan dari sistem kerja push-pull.
