MENGUASAI INDUSTRI: MEMAHAMI MESIN TENSION LEVELLER LINE (TLL) DAN FUNGSI UTAMANYA PADA INDUSTRI BAJA GULUNG (CRC COIL)

Ketika sebuah CRC coil keluar dari proses rolling, pekerjaan belum tentu selesai. Permukaan mungkin sudah memenuhi persyaratan tertentu, ketebalan sudah mendekati target, dan coil telah memiliki bentuk yang secara kasatmata terlihat baik. Namun begitu strip dibuka dan dilewatkan ke proses berikutnya, masalah flatness dapat muncul: edge wave, center wave, crossbow, coil set, atau bentuk gelombang lain yang membuat material sulit diproses.

Di sinilah Tension Leveller Line, atau TLL, menjadi sangat penting.

TLL bukan sekadar mesin untuk "meratakan besi". Istilah tersebut terlalu sederhana untuk menggambarkan proses sebenarnya. Tension levelling merupakan proses deformasi terkendali yang menggunakan kombinasi gaya tarik dan pembengkokan berulang untuk mengubah distribusi regangan pada strip sehingga bentuknya menjadi lebih rata dan stabil.

Bagi industri cold rolled steel, kemampuan ini sangat penting. Pelanggan tidak hanya membeli baja berdasarkan chemical composition, yield strength, tensile strength, atau thickness. Mereka juga membeli kemampuan material untuk berjalan stabil di line berikutnya, dipotong, dibending, dipress, dilas, atau dibentuk tanpa menghasilkan masalah flatness yang mengganggu.

Karena itu, memahami TLL berarti memahami salah satu titik penting yang menentukan apakah CRC coil benar-benar siap digunakan atau hanya terlihat baik ketika masih dalam bentuk gulungan.

APA SEBENARNYA TENSION LEVELLER LINE?

Tension Leveller Line adalah rangkaian peralatan proses yang memberikan tegangan tarik terkontrol kepada strip sambil melewatkannya melalui rangkaian roll dengan pembengkokan berulang. Kombinasi kedua mekanisme tersebut menghasilkan elongasi plastis yang terkontrol pada strip.

Prinsipnya berbeda dari straightening sederhana.

Pada straightening biasa, material diarahkan melalui roller untuk mengubah bentuknya. Pada tension levelling, strip terlebih dahulu diberi tension melalui perangkat seperti bridle roll. Ketika strip berada dalam kondisi tertarik, ia kemudian dibengkokkan secara berulang melalui roll berdiameter relatif kecil. Tegangan tarik menggeser kondisi deformasi sehingga sebagian material melewati batas luluh dan mengalami permanent elongation.

Hasil yang diinginkan bukan sekadar strip yang tampak lurus. Tujuan utamanya adalah membuat panjang serat longitudinal di berbagai bagian lebar strip menjadi lebih seragam.

Konsep ini penting karena flatness defect pada strip pada dasarnya berkaitan dengan perbedaan panjang dan distribusi tegangan antarbagian strip. Jika bagian tertentu lebih panjang daripada bagian lain, bagian yang lebih panjang dapat kehilangan kestabilannya dan membentuk gelombang.

Penelitian tentang tension levelling menunjukkan bahwa proses ini memang digunakan untuk menghilangkan shape defects pada material coil, termasuk pada cold rolled strip. Parameter prosesnya berpengaruh terhadap residual flatness, longitudinal curvature atau longbow, centreline elongation, serta ketidakseimbangan tegangan internal.

Jadi, TLL lebih tepat dipahami sebagai mesin pengendali bentuk dan regangan strip daripada sekadar mesin pelurus.

MENGAPA CRC COIL MEMBUTUHKAN TLL?

Cold rolling menghasilkan material dengan dimensi yang jauh lebih presisi dibanding hot rolling, tetapi proses tersebut juga sangat sensitif terhadap distribusi deformasi di seluruh lebar strip.

Bayangkan satu strip selebar 1.200 mm. Secara ideal, seluruh bagian strip memiliki perilaku deformasi longitudinal yang seragam. Dalam kondisi nyata, distribusi reduksi, temperatur, roll bending, roll wear, tension, alignment, dan kondisi mill dapat menyebabkan bagian tengah dan tepi strip tidak mengalami deformasi dengan cara yang benar-benar sama.

Perbedaan tersebut dapat menghasilkan shape defect.

Masalahnya, shape defect tidak selalu terlihat dramatis ketika coil masih tergulung. Coil dapat terlihat rapi karena gaya winding dan kontak antarlapisan menahan bentuk strip. Setelah strip dibuka, ketidakseimbangan panjang serat dan residual stress dapat muncul menjadi gelombang atau kelengkungan.

Inilah alasan flatness harus dipandang sebagai persoalan mekanika material, bukan hanya persoalan visual.

Dalam literatur teknik, edge wave dan center wave berkaitan dengan distribusi tegangan sisa yang tidak merata sepanjang lebar strip. Jika serat tertentu lebih panjang daripada serat di sebelahnya, bagian tersebut dapat mengalami kondisi yang memicu buckling dan membentuk wave.

Tension levelling mencoba mengoreksi kondisi tersebut dengan memberikan deformasi plastis terkontrol sehingga perbedaan panjang serat menjadi lebih kecil.

APA YANG TERJADI PADA STRIP SAAT MASUK TLL?

Secara sederhana, alurnya dapat dibayangkan seperti ini:

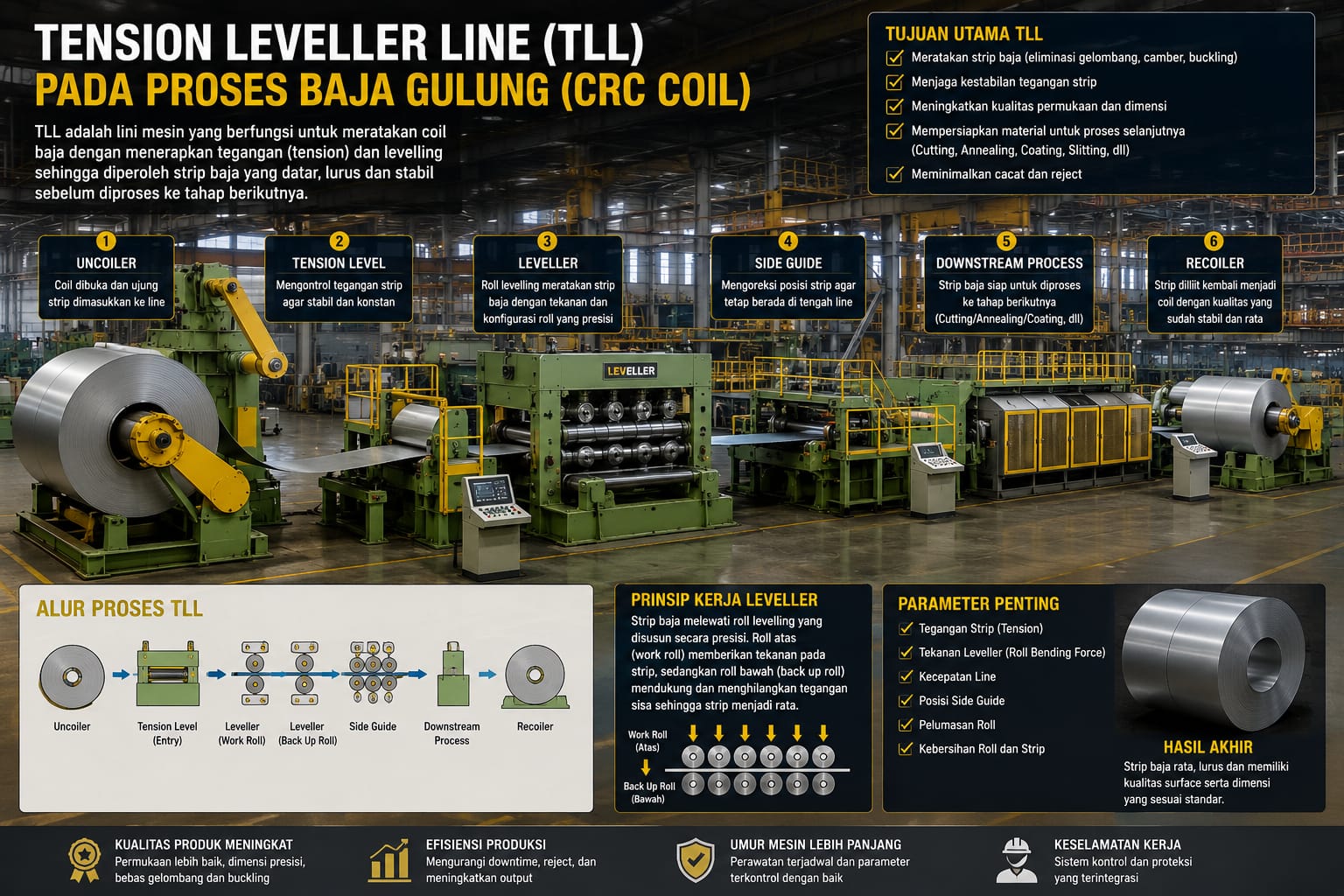

Uncoiler → entry section → tension/bridle roll → tension leveller → exit bridle → inspection/processing → recoiler

Konfigurasi aktual dapat berbeda tergantung desain line, produk, ketebalan, lebar, target elongation, dan apakah line tersebut coil-to-coil atau coil-to-sheet.

Uncoiler bertugas membuka coil. Strip kemudian diarahkan menuju bagian entry. Sistem bridle membangun dan mengontrol tension. Strip masuk ke tension leveller dan mengalami bending berulang pada work rolls. Setelah keluar, exit bridle menjaga kondisi tension dan membantu pengendalian elongation. Selanjutnya strip dapat diperiksa, dipotong, diinspeksi permukaan, atau digulung kembali menjadi coil.

Pada beberapa line, TLL menjadi bagian dari rangkaian finishing line yang lebih kompleks. Karena itu istilah "TLL" di lapangan kadang merujuk bukan hanya pada satu mesin roll, tetapi keseluruhan line yang menangani coil sampai menjadi produk akhir atau semi-finished product.

MEKANISME DASAR: TENSION + BENDING

Bagian paling penting dari proses ini adalah kombinasi tension dan bending.

Jika strip hanya ditarik, gaya yang dibutuhkan untuk menghasilkan elongasi plastis dapat menjadi sangat besar. Dengan memasukkan strip ke dalam rangkaian roll kecil dan membengkokkannya secara berulang, distribusi tegangan melalui ketebalan strip berubah.

Ketika strip membungkus roll, sisi luar lengkungan mengalami tensile strain, sementara sisi bagian dalam mengalami compressive strain. Ketika tension longitudinal ditambahkan, posisi neutral plane berubah dan deformasi tarik pada bagian tertentu menjadi lebih besar.

Setelah melewati satu roll, strip kemudian dibengkokkan ke arah berlawanan oleh roll berikutnya. Siklus ini berulang.

Dengan pengaturan yang tepat, bagian material yang sebelumnya memiliki perbedaan panjang dapat mengalami elongation yang berbeda sehingga panjang serat menjadi lebih seragam.

Ini bukan proses "menarik sampai lurus". Itu cara pandang yang berbahaya.

Jika tension dan intermesh terlalu besar, strip dapat mengalami elongation berlebihan, perubahan mechanical properties, atau bahkan kerusakan proses. Sebaliknya, jika deformasinya terlalu kecil, flatness defect tidak akan terkoreksi secara memadai.

Kuncinya adalah controlled plastic deformation.

KENAPA HARUS MELEWATI YIELD POINT?

Istilah yield point atau yield strength sangat penting dalam memahami TLL.

Selama tegangan masih berada dalam wilayah elastis, material akan kembali mendekati kondisi semula setelah beban dilepas. Tidak ada permanent elongation yang berarti.

Agar tension levelling menghasilkan perubahan bentuk permanen, sebagian strip harus mengalami plastic deformation.

Karena itu, sistem TLL dirancang supaya kombinasi tension dan bending menghasilkan kondisi deformasi yang cukup untuk menghasilkan elongation plastis terkendali.

Namun bukan berarti seluruh proses harus "memaksa material sebanyak mungkin". Justru tantangan engineering terletak pada mendapatkan elongation yang cukup dengan kontrol yang presisi.

Dalam aplikasi industri, target elongation dapat sangat kecil tetapi tetap signifikan terhadap flatness. Nilainya bergantung pada grade, thickness, width, incoming shape, mechanical properties, konfigurasi leveller, dan requirement pelanggan.

Karena itu tidak tepat mengatakan bahwa semua CRC coil harus diberi tension atau elongation dengan angka yang sama.

APA YANG DIMAKSUD DENGAN FLATNESS?

Flatness adalah kemampuan strip mempertahankan bentuk yang relatif rata tanpa gelombang, buckle, atau kelengkungan yang tidak diinginkan.

Flatness tidak sama dengan thickness.

Sebuah coil dapat memiliki thickness yang sangat baik tetapi flatness yang buruk. Sebaliknya, strip dapat sangat rata tetapi memiliki masalah ketebalan.

Ini adalah dua dimensi kualitas yang berbeda.

Dalam praktik QC, perbedaan ini sangat penting. Operator atau inspector yang hanya melihat thickness gauge tidak dapat menyimpulkan bahwa coil sudah memiliki shape yang baik.

Beberapa bentuk defect yang umum dibicarakan dalam strip processing antara lain:

1. Edge wave 2. Centre wave 3. Quarter buckle atau quarter wave 4. Coil set 5. Crossbow 6. Longbow 7. Twist atau kombinasi shape defect

Tidak semua defect tersebut memiliki mekanisme yang identik. Tetapi secara umum, perbedaan elongation dan residual stress di sepanjang strip memainkan peran besar.

EDGE WAVE: KETIKA BAGIAN TEPI TERLALU PANJANG

Edge wave terjadi ketika bagian tepi strip memiliki panjang efektif yang lebih besar dibanding bagian tengah. Karena material tidak dapat begitu saja "menyimpan" kelebihan panjang dalam bentuk lurus, bagian tersebut dapat mengalami buckling dan membentuk gelombang.

Secara visual, tepi strip tampak naik-turun seperti ombak.

Dalam produksi, edge wave dapat menjadi masalah serius ketika strip masuk ke proses stamping, slitting, cut-to-length, atau forming. Strip dapat sulit berjalan stabil, sulit diposisikan, atau menghasilkan bentuk potongan yang tidak sesuai.

Tension levelling dapat membantu dengan memberikan elongation terkontrol pada bagian yang lebih pendek dan mengurangi ketidakseimbangan panjang serat.

Tetapi penting untuk memahami bahwa TLL bukan obat universal untuk semua penyebab edge wave. Jika incoming shape terlalu buruk atau parameter line tidak sesuai, levelling dapat menghasilkan masalah baru.

CENTER WAVE: MASALAH DI BAGIAN TENGAH

Center wave merupakan kebalikan konsep edge wave.

Bagian tengah strip memiliki perbedaan panjang relatif terhadap tepi sehingga terbentuk gelombang di area tengah.

Dalam analisis flatness, masalah seperti edge wave dan center wave dapat dikaitkan dengan distribusi residual stress sepanjang lebar strip.

Di sinilah operator TLL harus memahami bahwa perubahan satu parameter dapat memperbaiki satu area tetapi memperburuk area lain.

Tension levelling bukan sekadar mencari posisi roll yang membuat strip "kelihatan bagus" di satu titik. Yang dicari adalah kondisi stabil sepanjang lebar dan panjang produk.

PERAN RESIDUAL STRESS

Residual stress adalah salah satu konsep paling penting sekaligus paling sering disederhanakan dalam pembahasan flatness.

Material dapat tampak relatif rata tetapi masih menyimpan ketidakseimbangan tegangan internal. Ketika kondisi eksternal berubah—misalnya strip dipotong, dislit, dibending, atau dibentuk—tegangan tersebut dapat dilepaskan dan menyebabkan perubahan bentuk.

Itulah sebabnya sebuah coil bisa tampak baik ketika masih utuh, tetapi setelah slitting menjadi beberapa strip sempit, bentuk masing-masing strip dapat berubah.

Fenomena tersebut merupakan salah satu alasan mengapa flatness tidak boleh dinilai hanya dari tampilan coil.

Penelitian mengenai tension levelling cold rolled strip menunjukkan bahwa proses ini berhubungan dengan residual flatness, centreline elongation, dan residual/internal stress imbalance.

Artinya, tujuan TLL tidak berhenti pada "membuat rata". Ia juga berkaitan dengan membuat kondisi internal material lebih sesuai untuk proses berikutnya.

KOMPONEN UTAMA DALAM TLL

Desain setiap line berbeda, tetapi beberapa komponen utama umumnya dapat ditemukan.

UNCOILER

Uncoiler membuka coil dan memasok strip secara kontinu ke line.

Kontrol uncoiler harus stabil karena perubahan tension pada entry dapat memengaruhi kondisi seluruh line. Jika strip tidak dibuka dengan baik, masalah coil set, strip tracking, atau tension fluctuation dapat muncul.

ENTRY GUIDE DAN PINCH ROLL

Bagian entry menjaga strip tetap berada pada jalur yang benar dan membantu pengendalian feeding.

Kesalahan alignment pada tahap ini dapat membuat strip masuk ke leveller dalam kondisi tidak simetris. Akibatnya, parameter levelling yang seharusnya menghasilkan flatness baik dapat memberikan hasil yang tidak konsisten.

BRIDLE ROLL

Bridle merupakan komponen penting untuk membangun dan mengontrol tension.

Pada prinsipnya, entry dan exit bridle bekerja dengan mengendalikan hubungan kecepatan dan torque sehingga tension strip dapat dipertahankan sesuai target.

Pada line modern, pengendalian ini sangat terkait dengan sistem drive dan kontrol otomatis.

TENSION LEVELLER

Inilah bagian inti.

Tension leveller biasanya terdiri dari beberapa work roll yang menyebabkan strip mengalami pembengkokan berulang ketika berada di bawah tension.

Jumlah roll dan konfigurasi dapat berbeda. Ada desain dengan modul roll tertentu, dan jumlah roll dapat dipilih berdasarkan kebutuhan material dan tingkat koreksi yang diperlukan.

Diameter roll, intermesh, wrap angle, tension, line speed, serta parameter material semuanya memengaruhi hasil.

NEUTRALIZING ATAU EXIT SECTION

Setelah deformasi utama terjadi, bagian exit dapat digunakan untuk membantu mengurangi atau mengendalikan residual curvature dan kondisi bentuk setelah strip meninggalkan work rolls.

RECOILER

Pada coil-to-coil line, strip biasanya digulung kembali menjadi coil.

Recoil yang baik juga penting. Jika winding tension tidak sesuai, coil dapat memiliki masalah bentuk atau telescoping yang kemudian disalahartikan sebagai masalah dari leveller.

Jadi QC harus membedakan antara defect yang berasal dari proses levelling dan defect yang muncul karena winding.

PARAMETER TLL YANG PALING MENENTUKAN

Tidak ada satu knob ajaib pada TLL.

Beberapa parameter bekerja secara bersamaan.

TENSION

Tension menentukan gaya longitudinal yang bekerja pada strip.

Tension terlalu rendah dapat menyebabkan deformasi plastis tidak mencukupi. Tension terlalu tinggi dapat meningkatkan risiko elongation berlebihan, slip, atau bahkan strip break.

INTERMESH

Intermesh menggambarkan seberapa jauh roll tertentu masuk relatif terhadap konfigurasi roll lainnya.

Perubahan kecil pada intermesh dapat mengubah tingkat bending dan plastic deformation.

Namun angka intermesh tidak boleh diperlakukan sebagai setting universal. Nilainya bergantung pada desain mesin, diameter roll, thickness strip, mechanical properties, dan target proses.

WRAP ANGLE

Wrap angle menentukan seberapa besar bagian strip berinteraksi dengan roll.

Penelitian eksperimental pada basic five-roll leveller menunjukkan bahwa final adjustable roll wrap angle dapat menjadi salah satu parameter yang sangat berpengaruh terhadap karakteristik produk. Dalam studi tersebut, parameter ini menjadi faktor paling signifikan pada lebih dari 70% kasus yang dianalisis.

Ini menunjukkan satu hal penting: setting TLL tidak bisa dilakukan hanya berdasarkan kebiasaan operator.

LINE SPEED

Line speed memengaruhi dinamika proses dan kemampuan sistem kontrol mempertahankan kondisi tension.

Pada line berkecepatan tinggi, response control system menjadi semakin penting.

ELONGATION

Elongation adalah salah satu parameter paling langsung untuk menggambarkan permanent extension yang dihasilkan proses.

Namun pengukuran dan pengendaliannya harus akurat karena nilai elongation yang sangat kecil pun dapat menentukan kualitas flatness.

Dalam beberapa sistem, elongation dapat dikontrol melalui perbedaan kecepatan bridle entry dan exit. Sistem drive dan feedback digunakan agar target tetap terjaga.

MATERIAL PROPERTIES

Grade, yield strength, tensile strength, thickness, width, dan kondisi awal strip menentukan respons material.

Dua coil dengan thickness sama belum tentu membutuhkan setting TLL yang sama jika mechanical properties atau incoming flatness berbeda.

KESALAHAN BESAR: MENGANGGAP SETTING TLL HARUS SAMA UNTUK SEMUA COIL

Di lapangan, salah satu jebakan paling berbahaya adalah membuat recipe terlalu sederhana.

Misalnya ada anggapan:

"Thickness 0,50 mm selalu pakai tension sekian."

Padahal thickness saja tidak cukup.

Yield strength berbeda, width berbeda, incoming flatness berbeda, coil history berbeda, dan target pelanggan dapat berbeda. Bahkan kondisi permukaan dan risiko slip dapat memengaruhi batas operasi.

Recipe tetap penting untuk repeatability, tetapi recipe harus dianggap sebagai starting point yang divalidasi, bukan hukum alam.

Pendekatan yang lebih baik adalah membuat process window.

Misalnya, untuk suatu keluarga produk, tentukan range tension, elongation, intermesh, speed, dan kondisi roll yang dapat menghasilkan flatness sesuai requirement. Setelah itu, operator dapat melakukan fine adjustment berdasarkan incoming condition.

Ini jauh lebih kuat daripada sekadar menghafal satu angka.

HUBUNGAN TLL DENGAN KUALITAS CRC

CRC atau cold rolled coil memiliki tuntutan kualitas yang tinggi karena banyak digunakan untuk aplikasi yang memerlukan permukaan, dimensi, dan formability yang baik.

TLL dapat berperan pada tahap finishing untuk memastikan strip memiliki shape yang sesuai sebelum dikirim ke pelanggan atau masuk ke proses lanjutan.

Namun penting untuk tidak melebih-lebihkan perannya.

TLL tidak memperbaiki semua jenis defect CRC.

Jika coil mengalami laminasi, hole, severe surface defect, off-thickness, inclusion, atau defect metalurgi, tension levelling bukan solusi untuk menghilangkan akar masalah tersebut.

TLL terutama berkaitan dengan shape, flatness, dan kondisi strain/stress tertentu.

Bahkan proses levelling yang terlalu agresif dapat menciptakan masalah baru.

DAMPAK SETTING YANG TERLALU AGRESIF

Ketika flatness buruk, reaksi spontan yang sering terjadi adalah memperbesar intermesh atau tension.

Ini bisa berhasil—tetapi hanya sampai batas tertentu.

Jika terlalu agresif, beberapa konsekuensi dapat muncul:

• elongation melebihi target;
• perubahan mechanical properties;
• peningkatan residual stress tertentu;
• strip marking atau surface damage;
• slip pada roll;
• strip break;
• perubahan shape setelah proses berikutnya;
• coil winding problem.

Literatur teknis juga menunjukkan bahwa tension levelling sendiri dapat menyebabkan residual stress atau curling apabila digunakan secara tidak tepat.

Jadi, "lebih kuat" tidak berarti "lebih baik".

TLL yang baik adalah TLL yang menghasilkan koreksi maksimum yang diperlukan dengan deformasi minimum yang diperlukan.

BAGAIMANA OPERATOR MENILAI HASIL TLL?

Penilaian seharusnya tidak hanya berdasarkan mata.

Pemeriksaan dapat mencakup:

• visual inspection;
• flatness measurement;
• shape inspection;
• elongation monitoring;
• tension monitoring;
• thickness verification;
• surface inspection;
• mechanical property checks sesuai requirement;
• dimensional checks;
• winding condition.

Jika fasilitas tersedia, shape meter atau flatness measurement system dapat memberikan informasi yang jauh lebih objektif daripada hanya melihat strip secara visual.

Hal ini penting karena mata manusia sangat baik untuk menemukan defect besar, tetapi kurang baik untuk mengkuantifikasi perubahan kecil yang konsisten.

CONTOH KASUS SEDERHANA DI PABRIK

Bayangkan sebuah CRC coil dengan lebar 1.000 mm dan thickness 0,50 mm masuk ke TLL.

Saat dibuka, operator melihat bagian edge mulai menunjukkan wave.

Jika operator langsung menaikkan tension secara drastis, mungkin wave berkurang. Tetapi belum tentu masalah selesai.

Pertanyaan yang benar adalah:

Apakah incoming defect memang edge wave?

Apakah defect terjadi sepanjang coil atau hanya head dan tail?

Apakah kedua sisi memiliki karakteristik yang sama?

Apakah masalah berasal dari rolling process?

Apakah roll TLL mengalami wear?

Apakah strip tracking benar?

Apakah tension aktual sesuai set point?

Apakah intermesh kanan dan kiri simetris?

Apakah setelah slitting defect menjadi lebih parah?

Dengan pertanyaan tersebut, troubleshooting berubah dari "putar setting sampai bagus" menjadi diagnosis proses.

Jika wave hanya muncul pada bagian tertentu, mungkin akar masalahnya bukan recipe TLL secara keseluruhan.

Jika wave konsisten sepanjang coil, proses upstream perlu diperiksa.

Jika masalah hanya terjadi setelah coil tertentu masuk line, material condition perlu dibandingkan.

Jika satu sisi lebih bermasalah daripada sisi lain, alignment dan symmetry menjadi tersangka kuat.

Ini adalah pola berpikir yang jauh lebih efektif untuk QC.

TLL DAN HEAD-TAIL PROBLEM

Head dan tail coil sering memiliki perilaku yang berbeda dari bagian body coil.

Pada saat threading, acceleration, deceleration, welding, tension build-up, atau tension release, kondisi strip dapat berubah.

Karena itu, jangan langsung menyimpulkan bahwa setting body coil cocok untuk head dan tail.

Dalam produksi nyata, kontrol tension dan speed pada transisi menjadi sangat penting.

Jika defect hanya muncul pada beberapa ratus meter awal atau akhir, analisis proses harus diarahkan pada transient condition, bukan sekadar setting steady-state.

TLL DALAM HUBUNGANNYA DENGAN PROSES SEBELUMNYA

TLL bukan proses yang berdiri sendiri.

Kualitas hasil TLL adalah gabungan dari kondisi incoming dan kemampuan mesin mengoreksinya.

Secara sederhana:

Rolling → incoming flatness → TLL correction → outgoing flatness

Jika rolling menghasilkan distribusi elongation yang sangat tidak seragam, TLL harus bekerja lebih keras.

Jika TLL dipaksa mengoreksi defect yang terlalu besar, process window semakin sempit.

Karena itu, improvement yang paling efektif sering bukan membuat TLL semakin agresif, tetapi memperbaiki proses upstream sehingga defect yang masuk lebih kecil.

Ini prinsip penting dalam manufacturing quality: proses finishing seharusnya menyelesaikan variasi yang tersisa, bukan menjadi tempat "membuang" semua masalah proses sebelumnya.

MENGAPA TLL PENTING UNTUK CUSTOMER?

Bayangkan pelanggan membeli CRC untuk proses stamping.

Mereka memasukkan coil ke decoiler, kemudian strip berjalan menuju blanking press.

Jika flatness buruk, strip dapat mengalami feeding instability. Ketika blank dipotong, posisi material bisa tidak konsisten. Dalam proses forming, distribusi stress dan shape awal juga dapat memengaruhi perilaku material.

Untuk pelanggan lain, misalnya proses slitting, residual stress yang tidak seimbang dapat menyebabkan slit strip berubah bentuk setelah dipisahkan.

Artinya, kualitas TLL dapat menjadi faktor yang baru terlihat ketika material sudah berada di pabrik pelanggan.

Inilah alasan mengapa flatness bukan sekadar kosmetik.

MATERIAL FLATNESS DAN NILAI EKONOMI

Masalah flatness dapat menghasilkan kerugian yang jauh lebih besar daripada biaya setting mesin.

Jika satu coil harus di-hold karena shape defect, dampaknya dapat mencakup:

• waktu produksi hilang;
• tambahan inspection;
• rework;
• downgraded material;
• keterlambatan pengiriman;
• customer complaint;
• claim;
• biaya transport tambahan;
• kehilangan kepercayaan pelanggan.

Karena itu, TLL harus dipandang sebagai bagian dari sistem value creation.

Mesin ini mungkin tidak mengubah chemical composition CRC, tetapi dapat menentukan apakah material dapat digunakan secara efektif.

TLL BUKAN SEKADAR MESIN MEKANIS, TETAPI SISTEM KONTROL

Pada line modern, TLL melibatkan kombinasi mechanical system, electrical drive, sensor, feedback, automation, dan process control.

Tension tidak hanya "dirasakan" oleh operator. Sistem dapat menggunakan load cell atau sensor tension, encoder, drive feedback, dan kontrol kecepatan untuk mempertahankan kondisi proses.

Karena entry dan exit bridle saling berhubungan, perubahan satu bagian dapat memengaruhi bagian lain.

Ini menjadikan TLL sebagai sistem yang coupled.

Ketika operator menaikkan speed, sistem tension harus merespons.

Ketika diameter coil berubah, torque dan kondisi unwinding berubah.

Ketika mechanical properties strip berbeda, respons deformasi berubah.

Karena itu, troubleshooting TLL membutuhkan pemahaman lintas disiplin: mekanik, listrik, automation, material science, dan process quality.

PENTINGNYA KALIBRASI DAN MAINTENANCE

Tidak ada recipe sehebat apa pun yang dapat menyelamatkan mesin dengan mechanical condition buruk.

Roll yang aus, bearing bermasalah, alignment tidak tepat, hydraulic system tidak stabil, encoder error, tension sensor drift, atau drive calibration yang buruk dapat menghasilkan proses yang tidak konsisten.

Karena itu, maintenance TLL harus mencakup lebih dari sekadar mengganti komponen yang rusak.

Hal yang perlu diperhatikan antara lain:

• roll diameter dan wear;
• roll surface condition;
• bearing;
• alignment;
• hydraulic actuator;
• sensor tension;
• encoder;
• drive motor;
• gearbox bila ada;
• lubrication;
• electrical connection;
• control loop;
• safety interlock.

Jika setting kanan dan kiri tidak benar-benar simetris, strip dapat mengalami respons berbeda di kedua sisi.

Bagi QC, ini penting karena defect yang tampak seperti masalah material kadang sebenarnya berasal dari equipment.

BAGAIMANA MEMBEDAKAN MASALAH MATERIAL DAN MASALAH MESIN?

Ini salah satu skill paling berharga dalam troubleshooting.

Gunakan pola.

Jika banyak coil dari grade dan supplier berbeda mengalami defect yang sama setelah melewati TLL, equipment atau process setting menjadi tersangka kuat.

Jika hanya satu coil tertentu yang bermasalah dan coil lain dari line yang sama normal, material incoming atau coil-specific condition menjadi lebih mungkin.

Jika defect hanya muncul pada speed tertentu, periksa dynamic response.

Jika defect berubah ketika tension berubah, process parameter menjadi faktor penting.

Jika defect berpindah sisi setelah maintenance atau alignment adjustment, equipment symmetry perlu diperiksa.

Pendekatan seperti ini jauh lebih efisien daripada sekadar melakukan trial-and-error.

BAGAIMANA TLL MEMPENGARUHI PRODUCTIVITY?

TLL yang baik bukan hanya menghasilkan flatness yang baik, tetapi juga menjaga line dapat berjalan stabil.

Jika process window sempit, operator akan sering melakukan adjustment.

Adjustment berulang meningkatkan risiko:

• downtime;
• scrap;
• coil hold;
• speed reduction;
• inconsistent quality.

Sebaliknya, process window yang stabil memungkinkan produksi berjalan dengan lebih sedikit intervensi.

Karena itu, KPI TLL sebaiknya tidak hanya "flatness OK".

KPI yang lebih berguna dapat mencakup:

• first-pass yield;
• coil hold rate;
• rework rate;
• defect rate;
• customer complaint;
• average line speed;
• downtime akibat TLL;
• strip break frequency;
• parameter stability;
• flatness capability.

Dengan cara tersebut, TLL diperlakukan sebagai proses produksi yang dapat dianalisis secara statistik.

PENDEKATAN DATA UNTUK MENINGKATKAN TLL

Jika sebuah pabrik ingin meningkatkan TLL secara serius, jangan hanya mengumpulkan hasil OK dan NG.

Simpan hubungan antara:

Grade → thickness → width → yield strength → incoming flatness → tension → elongation → intermesh → speed → outgoing flatness

Dengan data tersebut, perusahaan dapat mulai mencari process window yang sebenarnya.

Misalnya setelah ratusan coil dianalisis, mungkin ditemukan bahwa defect meningkat tajam pada kombinasi tertentu antara thickness rendah, yield strength tinggi, dan speed tinggi.

Atau mungkin ditemukan bahwa variasi flatness paling besar terjadi ketika elongation aktual berbeda jauh dari set point.

Data seperti ini jauh lebih bernilai daripada sekadar mengatakan "operator A lebih bagus daripada operator B".

TUJUAN AKHIR TLL: MEMBUAT MATERIAL LEBIH PREDICTABLE

Inilah cara paling tepat memahami fungsi TLL.

Tujuan akhirnya bukan hanya membuat strip terlihat rata.

Tujuan yang lebih penting adalah membuat perilaku strip lebih dapat diprediksi.

Strip yang flat dan stress distribution-nya lebih terkendali akan lebih mudah diproses di pelanggan.

Itulah nilai sebenarnya dari tension levelling.

Sebuah coil yang bagus adalah coil yang bukan hanya memenuhi spesifikasi ketika diukur di pabrik produsen, tetapi juga bekerja sesuai harapan ketika dibuka, dipotong, dislit, dibending, dipress, atau diproses di pabrik pelanggan.

KESIMPULAN: TLL ADALAH PENGENDALI SHAPE, BUKAN SEKADAR PELURUS

Tension Leveller Line merupakan salah satu proses penting dalam finishing strip baja, terutama ketika produk membutuhkan flatness yang ketat dan kondisi material yang lebih stabil.

Cara kerjanya bertumpu pada kombinasi tension dan bending berulang. Strip diberi gaya tarik terkendali kemudian dilewatkan melalui work roll sehingga sebagian material mengalami plastic elongation. Dengan mengatur deformasi tersebut, perbedaan panjang serat longitudinal dapat dikurangi dan flatness dapat diperbaiki.

Pada CRC coil, fungsi ini sangat penting karena masalah shape tidak selalu terlihat ketika coil masih tergulung. Edge wave, center wave, coil set, longbow, crossbow, dan bentuk flatness defect lainnya dapat mengganggu proses pelanggan bahkan ketika thickness dan surface quality terlihat baik.

Namun ada satu batas yang harus jelas: TLL bukan mesin ajaib.

Ia tidak memperbaiki semua defect baja. TLL tidak menggantikan proses rolling yang baik, tidak menghilangkan defect metalurgi, dan tidak boleh digunakan secara agresif untuk menutupi masalah upstream.

Justru TLL yang baik bekerja dalam process window yang terkontrol.

Tension, elongation, intermesh, wrap angle, speed, mechanical properties, incoming flatness, kondisi roll, alignment, dan sistem kontrol semuanya harus dipertimbangkan sebagai satu sistem.

Bagi operator, pemahaman tersebut membuat adjustment menjadi lebih logis.

Bagi QC, pemahaman tersebut membantu membedakan defect material dari defect proses.

Bagi maintenance, pemahaman tersebut menunjukkan mengapa alignment, roll condition, sensor, drive, dan actuator dapat langsung memengaruhi kualitas.

Dan bagi manajemen produksi, TLL menunjukkan sesuatu yang lebih besar: kualitas flatness bukan sekadar urusan tampilan produk. Ia berkaitan langsung dengan kemampuan CRC coil untuk diproses oleh pelanggan tanpa gangguan.

Jadi jika harus diringkas dalam satu kalimat:

Tension Leveller Line adalah sistem finishing yang menggunakan tension dan bending terkontrol untuk menghasilkan elongation plastis yang terukur, menyamakan perilaku serat strip, mengurangi ketidakseimbangan residual stress, dan menghasilkan CRC coil dengan flatness yang lebih stabil untuk proses berikutnya.

Memahami TLL berarti memahami bahwa dalam industri baja, "rata" bukan sekadar bentuk yang terlihat oleh mata. Flatness adalah hasil dari distribusi strain, stress, geometri, dan kontrol proses yang bekerja bersama.

Dan justru di situlah TLL menjadi penting.
