Menguasai 28 Tools Penting Industri

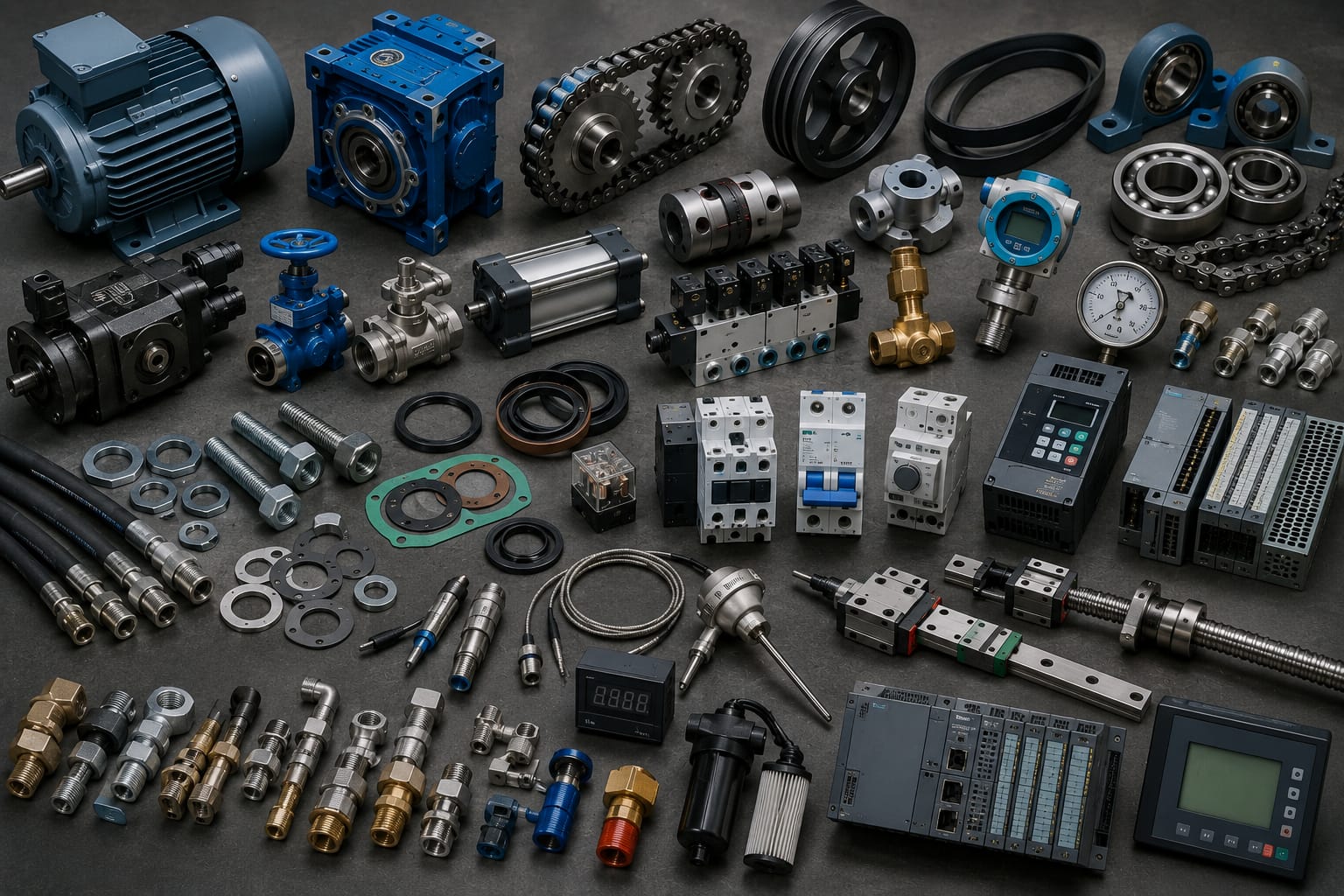

Panduan lengkap 28 komponen yang wajib dikenali siapa pun yang berkecimpung di dunia manufaktur, dari yang paling mendasar seperti bearing sampai yang paling sering bikin pusing seperti PLC, lengkap dengan spesifikasi dan standarnya.

Kalau kamu baru terjun ke dunia manufaktur, entah sebagai teknisi, staf purchasing, QC, atau bahkan pemilik bengkel, ada semacam "kosakata wajib" yang harus dikuasai sebelum benar-benar bisa ngobrol nyambung dengan orang lapangan. Bukan cuma soal tahu nama komponennya, tapi paham fungsinya, jenis-jenisnya, dan kenapa satu tipe lebih cocok dipakai ketimbang tipe lainnya. Berikut dua puluh delapan komponen yang paling sering wara-wiri di dunia industri, dirangkum supaya tidak terasa seperti membaca katalog produk.

1. BEARING

Bearing atau laher adalah komponen penopang poros berputar supaya gesekannya minimal. Material utamanya baja krom-karbon seperti AISI 52100, DIN 100Cr6, atau JIS SUJ2, dikeraskan sampai 60-67 HRC. Kode di badannya, misalnya 6205, sebenarnya adalah bahasa rahasia: angka terakhir dikalikan lima jadi diameter lubang dalamnya (25 mm), dan tambahan huruf seperti ZZ atau 2RS menandakan jenis pelindungnya. Tanpa bearing, hampir semua benda yang berputar di pabrik akan aus dalam hitungan hari, bukan tahun.

2. V-BELT

V-belt adalah sabuk berpenampang trapesium yang meneruskan putaran antar pulley tanpa kontak logam langsung, sehingga lebih senyap dan meredam getaran dibanding rantai. Ukurannya mengikuti standar DIN 2215 atau ISO 4184, dengan penampang klasik berkode Z, A, B, C, D, E, atau versi sempit berkode SPZ, SPA, SPB, SPC yang lebih ringkas untuk pulley berdiameter kecil dan putaran tinggi. Salah pilih penampang, belt bisa selip atau justru terlalu tegang dan memperpendek umur bearing motor.

3. SPROCKET

Sprocket adalah roda bergigi yang mengait langsung ke rantai, memastikan transmisi daya tanpa slip sama sekali, beda dari pulley dan belt yang masih mengandalkan gesekan. Materialnya biasanya baja karbon 45# yang dikeraskan di permukaan giginya, meski ada juga versi besi cor untuk aplikasi kecepatan rendah dan versi stainless untuk lingkungan korosif seperti pabrik makanan. Jumlah giginya harus persis sepasang dengan rantai yang dipakai, kalau tidak, keausannya akan jauh lebih cepat dari seharusnya.

4. RANTAI INDUSTRI

Rantai rol industri mengikuti standar penomoran ANSI seperti #25, #35, #40, #50, #60, sampai #240, di mana angka itu berkaitan langsung dengan pitch atau jarak antar pin dalam satuan per delapan inci. Rantai jenis ini sanggup mentransmisikan daya besar tanpa slip pada kecepatan sampai sekitar 600 meter per menit, jauh lebih kuat dari belt untuk beban berat, meski konsekuensinya butuh pelumasan rutin dan lebih berisik saat beroperasi.

5. PULLEY

Pulley adalah roda yang jadi pasangan V-belt, dan rasio diameter antara pulley penggerak dan yang digerakkan itulah yang menentukan rasio kecepatan putaran akhir. Pulley kecil di motor dipasangkan dengan pulley besar di mesin akan menurunkan kecepatan putaran tapi menambah torsi, dan sebaliknya. Materialnya bervariasi dari besi cor untuk aplikasi umum sampai aluminium untuk aplikasi yang butuh bobot ringan seperti sistem kecepatan tinggi.

6. KOPLING

Kopling menyambungkan dua poros supaya bisa meneruskan putaran, tapi tidak seperti sambungan las yang permanen, kopling dirancang bisa dilepas dan biasanya punya elemen fleksibel untuk menyerap sedikit ketidaksejajaran poros. Jenisnya beragam, dari jaw coupling dengan bantalan karet di tengahnya, gear coupling untuk torsi tinggi, sampai fluid coupling yang memakai oli sebagai medium transmisi. Pemilihan jenis kopling yang salah sering jadi biang keladi getaran berlebih pada motor dan pompa.

7. GEAR REDUCER

Gear reducer atau gearbox berfungsi menurunkan kecepatan putaran motor sekaligus melipatgandakan torsinya, karena motor listrik standar biasanya berputar terlalu cepat untuk dipakai langsung di banyak aplikasi. Rasio reduksinya dituliskan seperti 1:20 atau 1:40, dan jenisnya ada beberapa: worm gear yang murah tapi kurang efisien, helical gear yang lebih senyap dan efisien, sampai planetary gear yang kompak untuk ruang terbatas namun torsinya besar.

8. BAUT, MUR & WASHER

Baut dan mur diklasifikasikan lewat property class seperti 8.8 atau 10.9, di mana dua digit itu sebenarnya menunjukkan kekuatan tariknya, delapan koma delapan misalnya berarti kekuatan tarik minimalnya sekitar 800 MPa. Standar internasionalnya mengikuti ISO 4014 untuk baut hex, sementara di Amerika dikenal ASTM A325 khusus untuk baut struktural. Washer sendiri, meski terlihat sepele, berfungsi menyebarkan tekanan klem supaya tidak merusak permukaan material dan mencegah mur kendur akibat getaran.

9. GASKET & PACKING

Gasket adalah lapisan penyekat statis antara dua permukaan flange supaya tidak terjadi kebocoran fluida atau gas, materialnya mulai dari karet nitrile untuk aplikasi umum, PTFE untuk bahan kimia korosif, sampai spiral wound gasket berbahan logam dan grafit untuk aplikasi tekanan dan suhu ekstrem sesuai standar ASME B16.20. Packing sedikit berbeda, biasanya dipakai untuk menyegel bagian yang bergerak seperti batang katup atau poros pompa, sering berbentuk tali anyaman yang dililitkan.

10. SEAL

Seal, khususnya oil seal atau sering disebut simmering, berfungsi mencegah kebocoran pelumas sekaligus mencegah kotoran dan debu masuk ke bagian dalam mesin, biasanya dipasang mengelilingi poros yang berputar. Konstruksinya biasanya karet dengan per logam di dalamnya untuk menjaga tekanan kontak tetap konsisten sepanjang usia pakainya. Ada juga mechanical seal yang lebih canggih, dipakai khusus di pompa untuk menahan tekanan fluida yang jauh lebih tinggi dibanding oil seal biasa.

11. VALVE INDUSTRI

Valve mengatur aliran fluida dalam sistem perpipaan, dan setiap jenisnya punya karakter berbeda. Gate valve cocok untuk buka-tutup penuh tapi tidak ideal untuk mengatur debit. Globe valve justru sebaliknya, pas untuk throttling atau mengatur debit secara presisi. Ball valve terkenal karena bukaannya cepat, cukup seperempat putaran. Butterfly valve ringan dan murah untuk pipa berdiameter besar. Sementara check valve cuma mengizinkan aliran satu arah, mencegah aliran balik yang bisa merusak pompa.

12. PRESSURE GAUGE & TRANSMITTER

Pressure gauge adalah alat ukur tekanan mekanis paling umum, kebanyakan memakai elemen Bourdon tube berbentuk pipa melengkung yang meluruskan diri seiring naiknya tekanan, lalu pergerakan itu diteruskan lewat mekanisme roda gigi ke jarum penunjuk. Pressure transmitter fungsinya sama, mengukur tekanan, tapi hasilnya dikonversi jadi sinyal listrik standar industri 4-20 mA yang bisa dibaca sistem kontrol otomatis seperti PLC, sehingga cocok untuk pemantauan jarak jauh yang tidak mungkin dilakukan gauge analog biasa.

13. FLOW METER

Flow meter mengukur laju aliran fluida, dan pilihannya sangat beragam tergantung karakter fluidanya. Orifice meter mengandalkan penyempitan pipa dan perbedaan tekanan, murah tapi kurang akurat untuk aliran rendah. Turbine flow meter memakai baling-baling yang berputar sebanding kecepatan aliran. Electromagnetic flow meter cocok untuk cairan konduktif seperti air dan tidak punya bagian bergerak sama sekali. Sementara Coriolis flow meter jadi yang paling presisi karena bisa mengukur massa fluida langsung, bukan cuma volumenya.

14. SELANG HIDROLIK

Selang hidrolik mengalirkan fluida bertekanan sangat tinggi, bisa mencapai ratusan bar, untuk menggerakkan silinder atau motor hidrolik di alat berat, mesin press, sampai forklift. Konstruksinya berlapis, biasanya karet sintetis di bagian dalam, anyaman kawat baja di tengah sebagai penguat tekanan, dan lapisan pelindung luar. Satu retakan kecil saja pada selang ini bisa membuat tekanan sistem anjlok drastis dan seluruh alat berhenti mendadak, karena itu inspeksi berkala jadi wajib.

15. PNEUMATIC CYLINDER

Pneumatic cylinder mengubah energi udara bertekanan jadi gerakan linear, banyak dipakai untuk mendorong, mengangkat, atau menjepit benda kerja di lini produksi karena responnya cepat dan bersih tanpa risiko kebocoran oli seperti sistem hidrolik. Ada dua tipe utama: single acting yang cuma didorong udara satu arah dan kembali lewat per, dan double acting yang didorong udara dari kedua sisi sehingga gerakannya lebih terkontrol. Ukurannya biasa disebut lewat diameter bore dan panjang stroke dalam milimeter.

16. SOLENOID VALVE

Solenoid valve adalah katup yang dibuka-tutup secara elektrik lewat kumparan elektromagnetik, biasanya jadi otak dari sistem pneumatik atau hidrolik karena inilah yang menentukan kapan udara atau fluida mengalir ke silinder. Konfigurasinya disebut lewat jumlah port dan posisi, misalnya solenoid valve 5/2 yang berarti punya lima port dan dua posisi kerja, umum dipakai untuk mengendalikan pneumatic cylinder double acting secara bolak-balik.

17. HYDRAULIC PUMP

Hydraulic pump mengubah energi mekanis dari motor jadi energi fluida bertekanan, jantung dari seluruh sistem hidrolik. Gear pump paling sederhana dan murah, cocok untuk tekanan menengah. Vane pump lebih senyap dengan efisiensi lebih baik. Sementara piston pump jadi pilihan untuk aplikasi tekanan sangat tinggi karena konstruksinya paling presisi, meski harganya juga paling mahal di antara ketiganya.

18. FITTING & QUICK COUPLER

Fitting menyambungkan pipa, selang, atau komponen hidrolik dan pneumatik satu sama lain, dengan ulir yang harus dipastikan sesuai standar, entah NPT ala Amerika atau BSP ala Inggris, karena keduanya tidak selalu bisa saling dipasang meski terlihat mirip. Quick coupler melangkah lebih jauh, memungkinkan sambung-lepas selang hidrolik dalam hitungan detik tanpa alat bantu, sangat berguna untuk alat berat yang sering ganti attachment di lapangan.

19. FILTER INDUSTRI

Filter menjaga kebersihan fluida kerja, entah itu oli hidrolik, udara pneumatik, atau air proses, dari partikel kontaminan yang bisa mempercepat keausan komponen presisi seperti pompa dan valve. Tingkat penyaringannya diukur dalam mikron, dan semakin kecil angkanya, semakin halus partikel yang bisa ditangkap. Strainer biasanya jadi filter kasar tahap awal, sementara cartridge filter menangani penyaringan halus tahap akhir sebelum fluida masuk ke komponen paling sensitif.

20. MOTOR LISTRIK

Motor listrik industri kebanyakan berjenis motor induksi tiga fasa karena konstruksinya sederhana, murah, dan minim perawatan dibanding motor DC. Efisiensinya sekarang diklasifikasikan lewat kelas IE, dari IE1 sampai IE4, di mana angka lebih tinggi berarti kehilangan energi panas yang lebih rendah. Ukuran fisiknya distandarkan lewat kode frame seperti frame 90, 100, atau 132, supaya motor dari merek berbeda tetap bisa saling menggantikan pada dudukan yang sama.

21. PLC

PLC atau Programmable Logic Controller adalah otak pengendali otomatis di lini produksi, menggantikan panel relay analog yang dulu rumit dan makan tempat. Pemrogramannya kebanyakan memakai ladder logic yang bentuknya menyerupai diagram rangkaian listrik, memudahkan teknisi elektrik membacanya tanpa harus jadi programmer murni. Merek-merek besar yang mendominasi pasar antara lain Siemens dengan seri S7, Allen-Bradley dari Rockwell Automation, Mitsubishi dengan seri FX dan Q, serta Omron dan Schneider Electric.

22. INVERTER / VFD

Inverter atau Variable Frequency Drive mengatur kecepatan motor listrik dengan cara mengubah frekuensi dan tegangan yang disuplai ke motor, bukan lewat mekanisme mekanis seperti gearbox. Manfaatnya besar: motor bisa distart perlahan tanpa lonjakan arus tinggi yang membebani jaringan listrik, kecepatan bisa disesuaikan sesuai kebutuhan proses secara real time, dan konsumsi energi jadi jauh lebih hemat dibanding motor yang selalu berputar penuh lalu dicekik mekanis.

23. SENSOR INDUSTRI

Sensor industri jadi mata dan telinga dari sistem otomasi. Proximity sensor mendeteksi keberadaan objek logam tanpa kontak fisik sama sekali, memakai medan elektromagnetik. Photoelectric sensor memakai berkas cahaya untuk mendeteksi objek apa pun, logam maupun bukan. Limit switch masih dipakai luas karena sederhana dan andal, bekerja lewat kontak fisik langsung yang menekan tuas mekanisnya. Tanpa sensor-sensor ini, PLC sepintar apa pun tidak akan tahu kondisi nyata di lapangan.

24. CONTACTOR, RELAY & THERMAL OVERLOAD RELAY

Contactor adalah saklar elektromagnetik berkapasitas besar yang biasa dipakai menyalakan dan mematikan motor listrik dari jarak jauh lewat sinyal kontrol kecil. Relay bekerja dengan prinsip serupa tapi untuk beban yang jauh lebih kecil, sering dipakai di rangkaian kontrol logika. Thermal overload relay biasanya dipasangkan langsung dengan contactor untuk memutus rangkaian motor secara otomatis kalau arus yang mengalir melebihi batas aman dalam waktu tertentu, melindungi kumparan motor dari kebakaran akibat panas berlebih.

25. MCB / MCCB / BREAKER

MCB, Miniature Circuit Breaker, mengikuti standar IEC 60898-1, dibatasi maksimal 125 ampere, dan diklasifikasikan lewat kurva pemutusan B, C, atau D. Kurva B trip di sekitar tiga sampai lima kali arus nominal, cocok untuk beban resistif seperti lampu. Kurva C trip di lima sampai sepuluh kali, pas untuk beban motor kecil. Kurva D trip di sepuluh sampai dua puluh kali, dibutuhkan untuk beban dengan lonjakan arus awal sangat besar seperti trafo. MCCB, Moulded Case Circuit Breaker, mengikuti standar IEC 60947-2, dipakai untuk kapasitas arus dan kapasitas pemutusan hubung singkat yang jauh lebih besar, biasanya di panel distribusi utama pabrik.

26. LINEAR GUIDE & BALL SCREW

Linear guide adalah rel presisi yang memandu gerakan lurus sebuah komponen dengan gesekan sangat rendah, banyak dipakai di mesin CNC dan mesin presisi lainnya. Ball screw mengubah gerakan putar jadi gerakan linear lewat bola-bola baja yang bersirkulasi di dalam alurnya, jauh lebih presisi dan efisien dibanding sistem ulir konvensional. Kelas presisinya biasanya dikategorikan dalam grade tertentu, semakin tinggi gradenya, semakin kecil toleransi kesalahan posisinya, krusial untuk mesin yang menuntut akurasi sampai level mikron.

27. THERMOCOUPLE, RTD & TEMPERATURE CONTROLLER

Thermocouple tipe K jadi sensor suhu paling populer di industri, bekerja lewat efek Seebeck dari sambungan dua logam berbeda, chromel dan alumel, mampu mengukur rentang suhu sangat lebar dari minus dua ratus sampai seribu dua ratus enam puluh derajat Celsius dengan harga terjangkau. RTD PT100 jadi alternatifnya untuk aplikasi yang menuntut akurasi lebih tinggi, bekerja lewat perubahan resistansi platinum yang naik seiring suhu, dengan standar DIN membagi kelas akurasinya jadi Grade A dan Grade B. Kedua sensor ini kemudian dihubungkan ke temperature controller yang membaca sinyalnya dan mengatur elemen pemanas atau pendingin secara otomatis supaya suhu proses tetap stabil.

28. PELUMAS INDUSTRI

Pelumas industri, baik oli maupun grease, punya klasifikasi viskositas tersendiri lewat sistem ISO VG, misalnya ISO VG 46 atau ISO VG 68, di mana angkanya menunjukkan viskositas kinematik pada suhu 40 derajat Celsius, semakin besar angkanya semakin kental olinya. Grease sendiri diklasifikasikan lewat skala NLGI, dari yang sangat lunak sampai yang menyerupai sabun batangan. Salah pilih tingkat kekentalan pelumas bisa berakibat fatal, entah gesekan berlebih karena terlalu encer, atau justru pelumasan tidak merata karena terlalu kental untuk komponen presisi seperti bearing.

MERANGKAI SEMUANYA JADI SATU SISTEM

Dua puluh delapan komponen di atas jarang bekerja sendiri-sendiri. Motor listrik butuh inverter untuk mengatur kecepatannya, dilindungi MCB dan thermal overload relay, dikontrol lewat PLC yang membaca data dari sensor, sementara tenaga mekanisnya diteruskan lewat kopling, gear reducer, bearing, dan rantai atau belt, semuanya dilumasi dan disegel supaya awet, dipantau lewat pressure gauge dan flow meter, dan dijaga suhunya lewat thermocouple dan temperature controller. Memahami satu per satu komponen ini adalah langkah pertama, tapi kekuatan sesungguhnya baru terasa begitu paham bagaimana semuanya saling bergantung membentuk satu sistem yang utuh.
