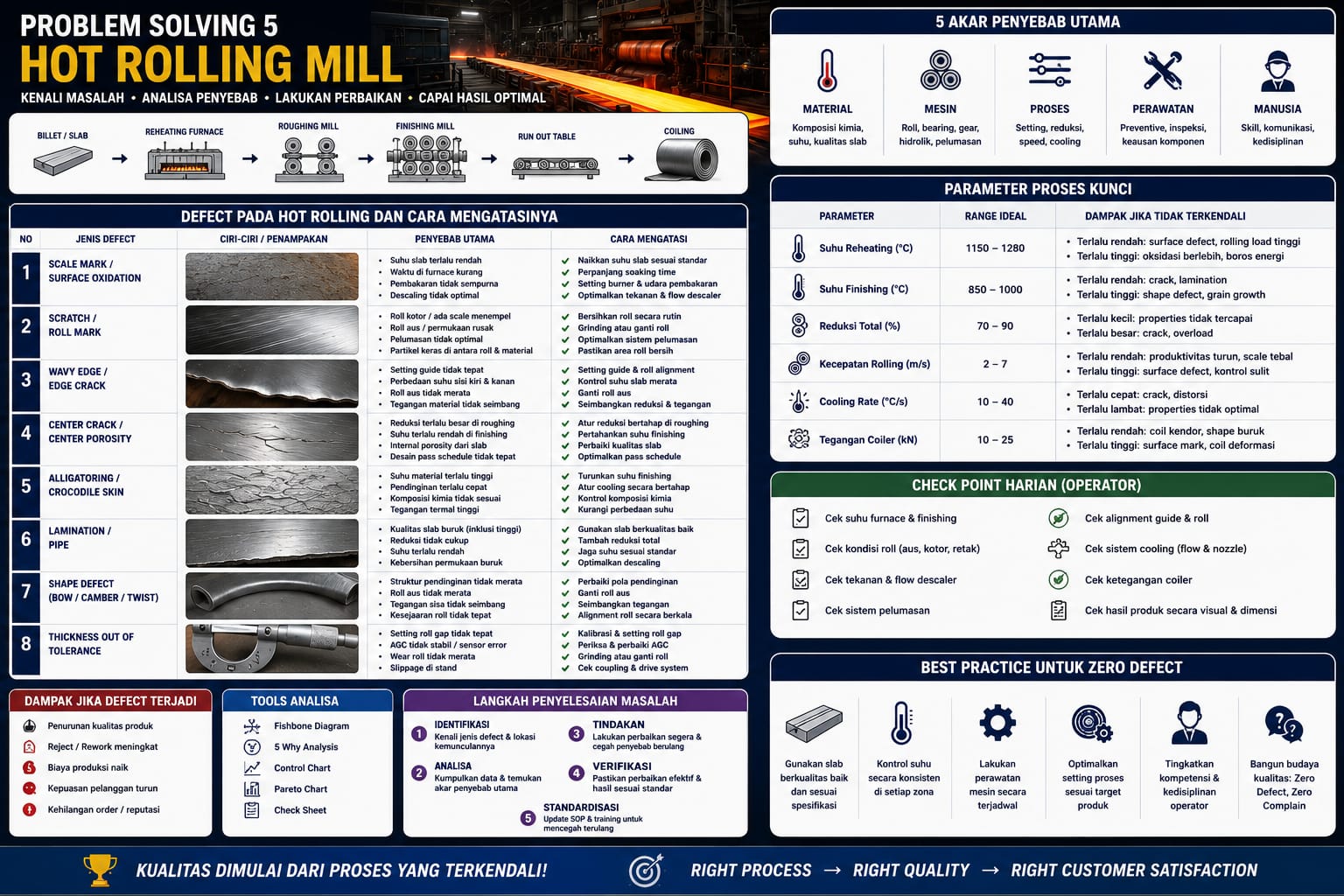

Problem Solving 5: Balik ke Titik Awal, Mengenali Defect-Defect pada Proses Hot Rolling Mill dan Cara Mengatasinya

Menutup rangkaian seri problem solving dengan kembali ke titik paling awal seluruh rantai produksi baja, hot rolling mill, tempat slab panas membara berubah jadi gulungan baja lewat proses yang ternyata menyimpan cukup banyak risiko cacat tersembunyi.

Kalau ditelusuri mundur, semua defect yang sudah dibahas di artikel-artikel sebelumnya, entah itu di push-pull pickling line, cold rolling mill, sampai lapisan galvalum dan galvanis, sebenarnya berakar dari satu titik paling awal: hot rolling mill. Di sinilah slab baja setebal ratusan milimeter dan sepanas seribu dua ratus derajat Celsius lebih diubah jadi gulungan strip tipis lewat proses yang berlangsung dalam hitungan menit tapi menuntut presisi luar biasa. Wajar kalau banyak masalah kualitas yang baru terlihat gejalanya di tahap-tahap belakangan, sebenarnya sudah "ditanam" sejak di sini.

MENGENAL DULU ALUR HOT ROLLING MILL

Prosesnya dimulai dari reheat furnace, tempat slab baja dipanaskan sampai suhu sekitar seribu dua ratus sampai seribu tiga ratus derajat Celsius supaya cukup plastis untuk dibentuk. Begitu keluar furnace, slab langsung melewati unit descaling, disemprot air bertekanan sangat tinggi, bisa mencapai seribu lima ratus psi, untuk merontokkan lapisan kerak oksida setebal sekitar tiga milimeter yang terbentuk selama proses pemanasan di dalam furnace.

Slab yang sudah bersih kemudian masuk ke roughing mill, biasanya terdiri satu atau dua stand rol yang dilewati bolak-balik sampai tiga sampai tujuh kali, memangkas ketebalan slab dari sekitar dua ratus sampai tiga ratus milimeter jadi tinggal dua puluh sampai empat puluh milimeter saja, sebuah reduksi ketebalan sampai empat puluh sampai enam puluh persen. Roughing mill ini juga dilengkapi edger roll khusus yang menjaga lebar dan meluruskan tepi slab supaya tetap presisi. Hasil dari roughing mill, yang disebut transfer bar, lalu diteruskan ke finishing mill, biasanya rangkaian enam sampai tujuh stand tandem yang bekerja berurutan untuk mencapai ketebalan akhir dengan kontrol presisi tinggi.

Setelah keluar dari finishing mill dalam kondisi masih sangat panas, sekitar sembilan ratus derajat Celsius, strip melewati runout table, jalur panjang yang menyemprotkan air pendingin secara laminar untuk menurunkan suhunya sampai ke suhu coiling target, dengan kecepatan strip di jalur ini bisa mencapai dua puluh meter per detik. Suhu saat digulung ini bukan angka sembarangan, karena berpengaruh langsung ke struktur mikro dan sifat mekanis akhir baja lewat efek self-annealing dari massa besar baja yang tergulung dalam kondisi masih panas. Tahap terakhir, coiler, menggulung strip jadi coil lewat mandrel berputar dengan bantuan pinch roll yang menjaga tegangan strip tetap stabil selama proses penggulungan.

ALLIGATORING: DEFECT DENGAN NAMA PALING DRAMATIS

Dari semua nama defect di dunia metalurgi, alligatoring mungkin salah satu yang paling menggambarkan bentuknya secara harfiah. Defect ini terjadi ketika slab robek memanjang jadi dua bagian, atas dan bawah, membentuk celah menganga yang menyerupai mulut buaya terbuka. Penyebabnya adalah aliran material yang tidak homogen selama proses roughing, di mana bagian tengah slab mengalami penyebaran material lebih besar dibanding bagian permukaannya, ditambah adanya kelemahan metalurgi di sepanjang garis tengah slab, entah dari porositas sisa proses pengecoran atau segregasi komposisi kimia. Penanganannya biasanya lewat pemberian camber pada rol, membuat diameter rol sedikit lebih besar di bagian tengah dibanding tepinya, sehingga distribusi tekanan sepanjang lebar slab jadi lebih merata.

EDGE CRACK: RETAKAN KECIL DENGAN DAMPAK BESAR DI TAHAP BERIKUTNYA

Edge crack yang muncul selama hot rolling mungkin terlihat sepele saat masih di tahap ini, tapi dampaknya baru benar-benar terasa nanti, karena retakan tepi inilah yang sering jadi penyebab langsung strip patah saat masuk tahap cold rolling. Penyebabnya berkaitan dengan pendinginan tepi slab yang terlalu cepat dibanding bagian tengahnya selama proses rolling, ditambah pengaturan tegangan yang kurang tepat di tahap finishing. Pencegahannya melibatkan kontrol laju reduksi yang lebih hati-hati terutama di beberapa pass terakhir roughing mill, serta menghindari pendinginan berlebih di area tepi slab selama proses berlangsung.

SCALE PIT: KERAK YANG "TERTANAM" LALU MENINGGALKAN LUBANG

Scale pit, atau rolled-in scale, terjadi ketika lapisan kerak oksida yang belum sepenuhnya terangkat saat proses descaling justru ikut tertekan masuk ke permukaan baja selama proses rolling berlangsung. Kerak yang tertanam ini kemudian bisa terlepas, entah selama proses rolling itu sendiri atau nanti setelah pickling, meninggalkan lubang-lubang kecil tidak beraturan di permukaan yang disebut oxidation pit. Penyebab utamanya adalah oksidasi berlebihan pada permukaan slab selama pemanasan di furnace, atau tekanan air descaling yang tidak cukup kuat untuk merontokkan kerak secara tuntas.

MASALAH BENTUK: CAMBER, CENTER BUCKLE, DAN TEPI BERGELOMBANG

Camber, kondisi di mana strip melengkung ke satu sisi alih-alih lurus sempurna, biasanya muncul akibat reduksi ketebalan yang tidak seimbang antara sisi kiri dan kanan strip. Center buckle sedikit berbeda karakternya, muncul ketika bagian tengah strip mengalami perpanjangan lebih besar dibanding tepinya akibat rol yang punya crown terlalu besar, menciptakan tekanan sisa yang saling menyeimbangkan diri dan membuat bagian tengah strip menggembung. Sementara tepi bergelombang biasanya berasal dari defleksi elastis rol berbentuk cekung yang membuat bagian tepi strip memanjang lebih dari seharusnya. Ketiga masalah bentuk ini punya solusi yang saling berkaitan, terutama lewat pengaturan crown atau kelengkungan rol yang tepat, kadang dibantu sistem jack hidrolik untuk mengontrol defleksi rol secara aktif selama proses berlangsung.

COBBLE: INSIDEN PALING DITAKUTI DI HOT STRIP MILL

Kalau ada satu kejadian yang paling dihindari operator hot strip mill, itu adalah cobble, kondisi ketika strip tersangkut, terlipat, atau kusut secara tidak terkendali di dalam salah satu stand rolling, biasanya di finishing mill. Menurut sejumlah data industri, satu insiden cobble di finishing stand bisa menelan biaya lebih dari lima ratus ribu dolar Amerika kalau dihitung total kerusakan mesin dan kerugian produksi yang hilang selama perbaikan. Cobble juga sering jadi penyebab tidak langsung dari defect lain, seperti transfer mark, bekas cetakan berulang di permukaan strip berikutnya akibat retakan halus pada permukaan rol yang terbentuk dari kejutan termal saat strip sempat menempel diam di roll bite selama insiden cobble berlangsung.

MASALAH SAAT PENGGULUNGAN: ZIG-ZAG WRAPPING DAN BULGING

Tidak semua masalah selesai begitu strip berhasil melewati finishing mill dengan mulus. Di tahap coiling, ada defect bernama zig-zag wrapping, kondisi di mana lapisan gulungan strip bergeser bolak-balik ke kiri dan kanan alih-alih tergulung rapi sejajar, biasanya disebabkan nilai yield point strip yang tidak sesuai atau tegangan strip yang kurang stabil selama penggulungan. Ada juga bulging, gulungan yang bentuknya menggembung seperti perut akibat camber dari roughing mill yang terbawa sampai tahap akhir, dikombinasikan tegangan strip yang terlalu rendah di down coiler. Kedua masalah ini menegaskan bahwa kualitas coil akhir sebenarnya adalah akumulasi dari seluruh tahapan sebelumnya, bukan cuma ditentukan di stasiun terakhir saja.

PENDEKATAN PROBLEM SOLVING DI HOT ROLLING MILL

Prinsipnya konsisten dengan seluruh seri artikel ini: defect yang terlihat di satu titik seringkali cuma gejala dari akar masalah yang tertanam beberapa tahap sebelumnya. Edge crack yang ditemukan saat inspeksi cold rolled coil mungkin akarnya justru di pengaturan tegangan finishing mill berminggu-minggu sebelumnya, dan zig-zag wrapping yang terlihat di coiler bisa jadi sebenarnya soal komposisi kimia baja yang membuat nilai yield point-nya melenceng dari target. Karena itu, problem solving yang efektif di hot rolling mill hampir selalu butuh keterlibatan lintas tahap, bukan cuma fokus di satu stasiun tempat defect itu pertama kali terlihat.

TIPS PRAKTIS UNTUK TIM PRODUKSI DAN QUALITY CONTROL

Pantau data suhu di setiap titik kritis, mulai dari suhu keluar furnace, suhu masuk finishing mill, sampai suhu coiling, karena variasi kecil di titik-titik ini sering jadi penyebab tersembunyi di balik masalah bentuk dan sifat mekanis yang baru terlihat jauh di tahap berikutnya.

Jadwalkan pemeriksaan kondisi permukaan rol finishing mill secara berkala, terutama setelah insiden cobble, karena kerusakan permukaan rol akibat kejutan termal bisa terus mencetak transfer mark berulang sampai rolnya benar-benar diganti atau dipoles ulang.

Catat riwayat camber dan bentuk coil dari roughing mill sampai coiler untuk tiap batch produksi, supaya begitu muncul masalah bulging atau zig-zag wrapping, sumbernya bisa ditelusuri lebih cepat tanpa harus menebak-nebak dari mana asalnya.

Jangan anggap remeh edge crack yang terlihat kecil di tahap hot rolling, karena dampaknya baru benar-benar terasa di tahap cold rolling nanti, sehingga inspeksi tepi strip sebaiknya jadi standar rutin, bukan cuma pemeriksaan sesekali.

TANYA JAWAB SEPUTAR DEFECT HOT ROLLING MILL

Kenapa alligatoring dianggap salah satu defect paling serius di hot rolling? Karena defect ini merusak integritas struktural slab secara menyeluruh sepanjang penampangnya, bukan cuma cacat permukaan, sehingga material yang terkena biasanya tidak bisa diperbaiki dan langsung jadi reject total.

Apakah edge crack dari hot rolling selalu berakibat fatal di tahap cold rolling? Tidak selalu, tergantung kedalaman retakannya. Retakan yang dangkal biasanya bisa diatasi dengan memotong bagian tepi strip lewat proses slitting sebelum masuk cold rolling, meski ini berarti mengurangi yield produksi.

Apa hubungan suhu coiling dengan kualitas produk akhir? Suhu coiling mempengaruhi struktur mikro baja lewat efek self-annealing selama massa besar coil mendingin perlahan dalam kondisi tergulung, sehingga variasi suhu coiling yang tidak konsisten bisa menyebabkan sifat mekanis yang berbeda-beda antara bagian kepala, tengah, dan ekor dari satu coil yang sama.

Apakah cobble bisa dicegah sepenuhnya? Sulit dicegah seratus persen karena melibatkan banyak variabel dinamis seperti kondisi strip, kecepatan line, dan kondisi mesin secara bersamaan, tapi risikonya bisa ditekan signifikan lewat perawatan prediktif yang konsisten pada komponen berputar dan pemantauan real time terhadap parameter proses kritis.

Sampai di sini, rangkaian seri problem solving ini sudah menyusuri hampir seluruh perjalanan sebutir baja, dari slab panas membara di hot rolling mill, dibersihkan di pickling line, ditipiskan lagi di cold rolling mill, sampai akhirnya dilapisi pelindung lewat proses galvanis maupun galvalum. Satu benang merah yang konsisten muncul di setiap tahapnya: kualitas akhir sebuah produk baja bukan ditentukan oleh satu stasiun tunggal, melainkan hasil akumulasi dari setiap keputusan kecil yang diambil jauh sebelum produk itu sampai ke tangan pelanggan.
